Come si assembla il Foil Assist Mast?Aggiornato 10 days ago
Il tuo set eMast include una pratica chiave Torx 2‑in‑1 che puoi utilizzare per stringere la top plate, il fermacavo a V e il fusoliera.
Come montare l’eMast sulla tavola

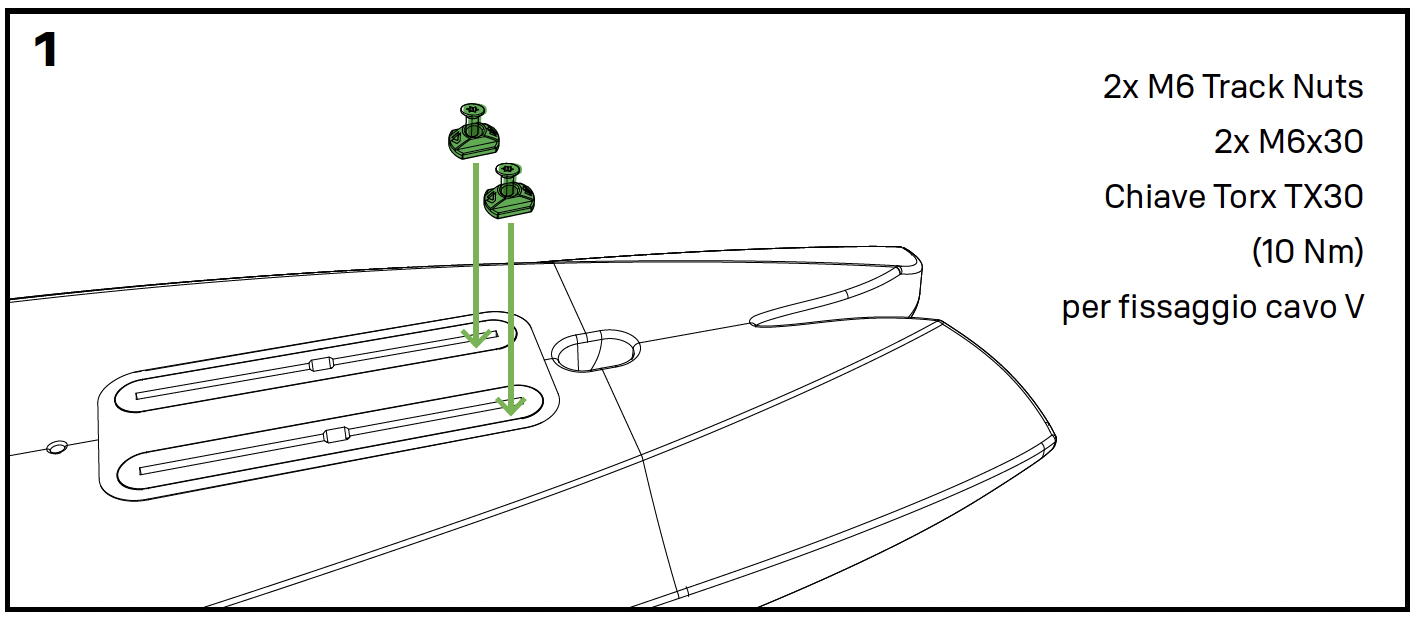

Inserisci i due dadi più piccoli preassemblati con le viti nella parte posteriore delle guide del foil.

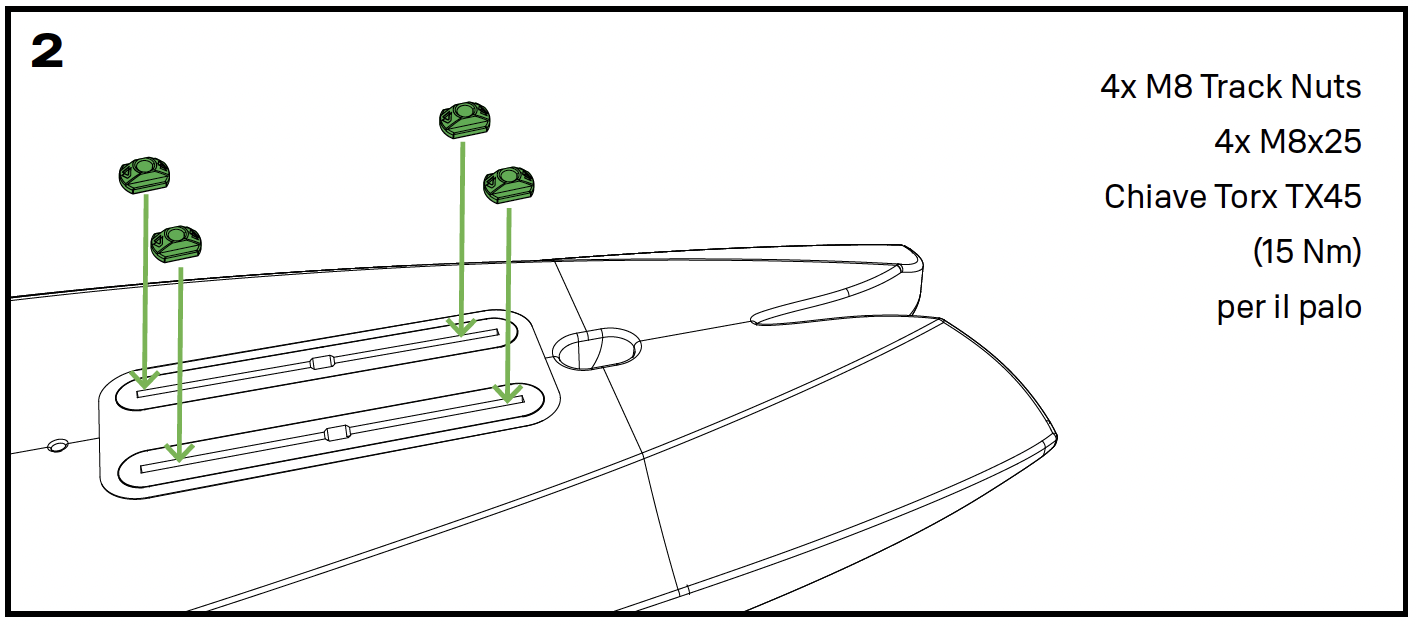

Successivamente, installa i quattro dadi più grandi con le viti:
- Mast in alluminio: I fori nella piastra di base sono aperti lateralmente, quindi puoi far scorrere facilmente le viti e poi serrarle.
- Mast D/LAB: I fori nella piastra di base sono chiusi. Devi prima rimuovere le viti dai dadi a binario, inserirle attraverso i fori e poi serrarle nuovamente.
Posiziona il mast sulla tavola e stringi le viti.

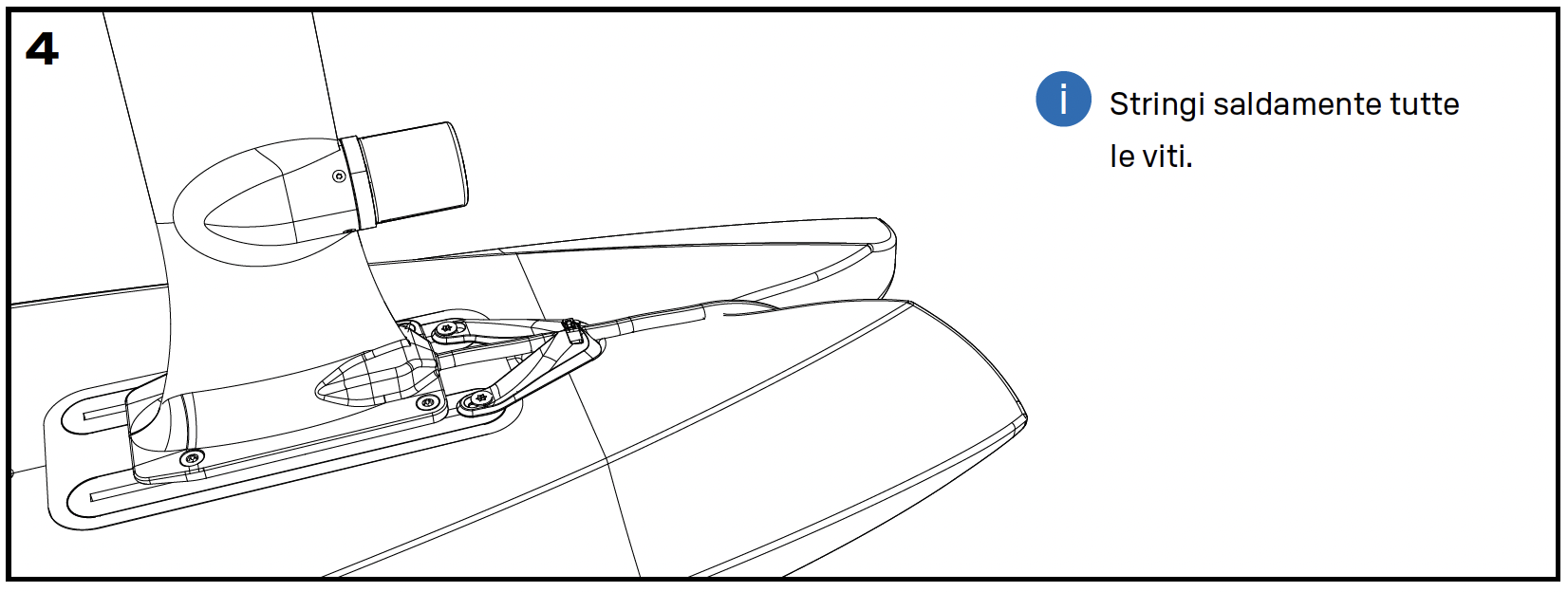

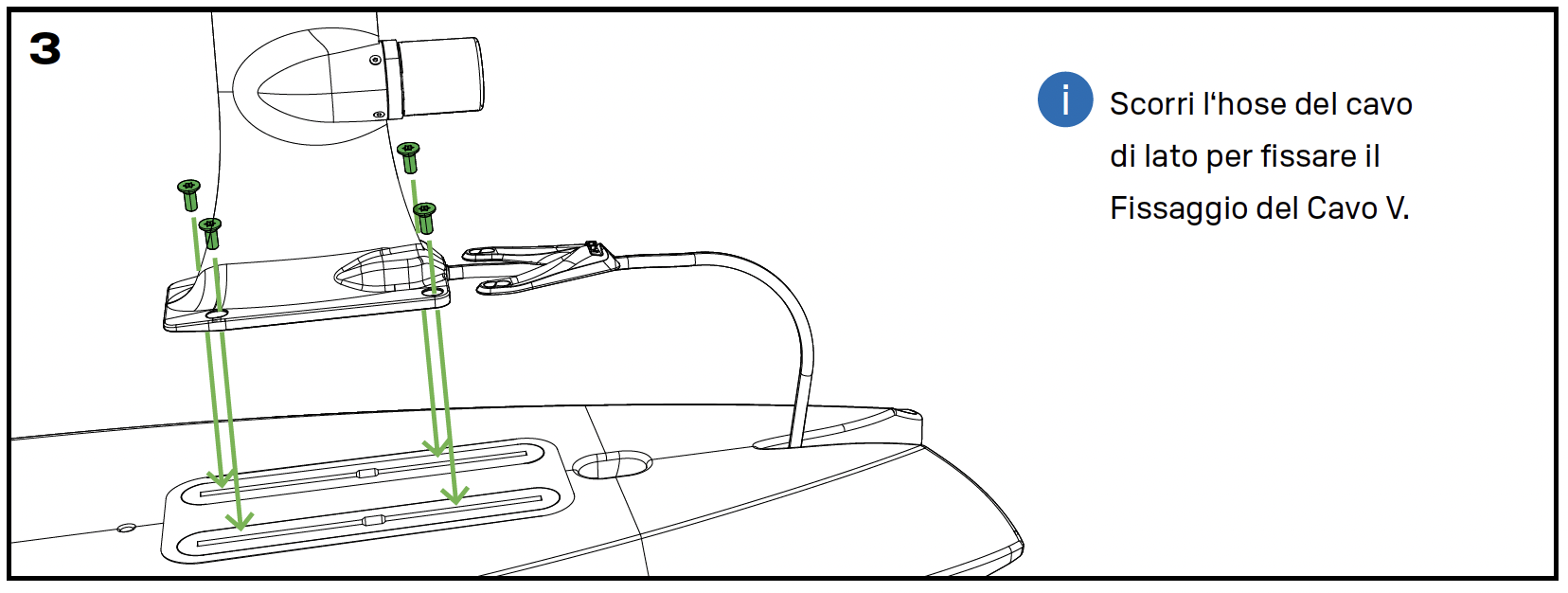

Poi posiziona il supporto a V sopra il cavo. Se il tubo del cavo è d’intralcio, spostalo lateralmente. I fori grandi del supporto devono andare sopra le viti. Tirando leggermente il supporto verso il retro, stringi le viti.
Fissaggio aggiuntivo del cavo per tavole downwind

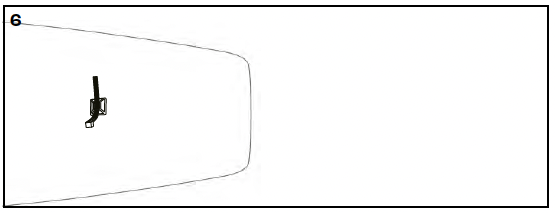

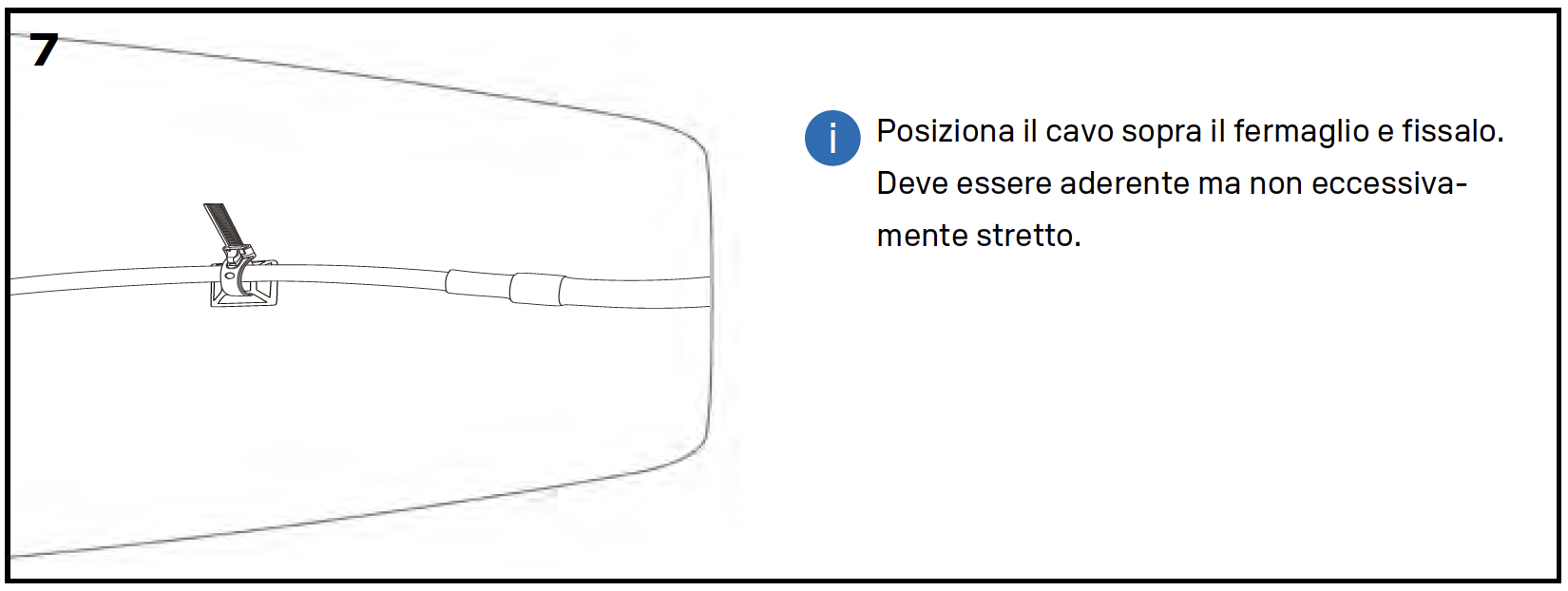

⚠ Nota: Per tavole downwind o tavole con tail lungo, è necessario utilizzare anche il supporto cavo 3M per evitare che il cavo tocchi l’elica.
Applicazione:

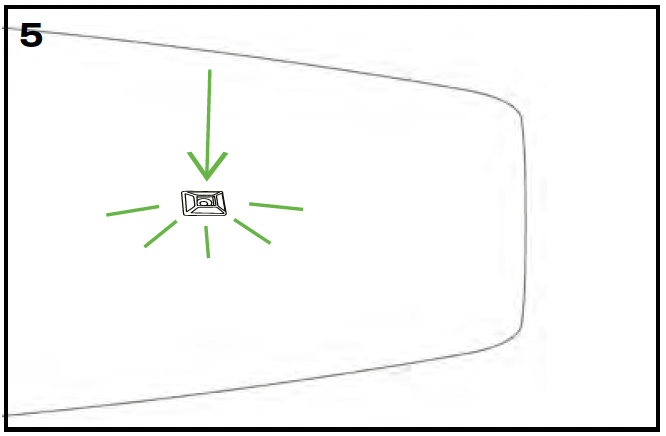

- Pulisci la superficie della tavola con la salvietta imbevuta di alcol e lasciala asciugare.
- Rimuovere la pellicola adesiva (non toccare la colla)
- Premere il supporto per 30 secondi
- Lasciare fissare durante la notte

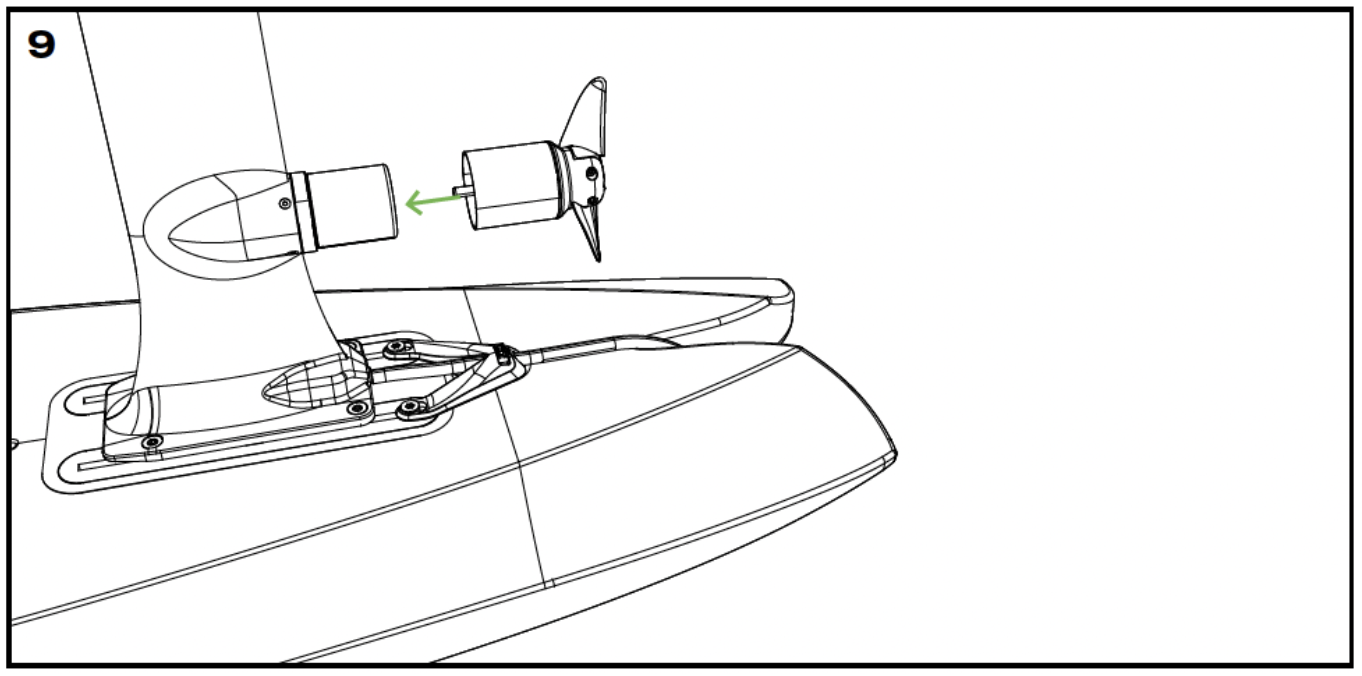

Montaggio della campana motore

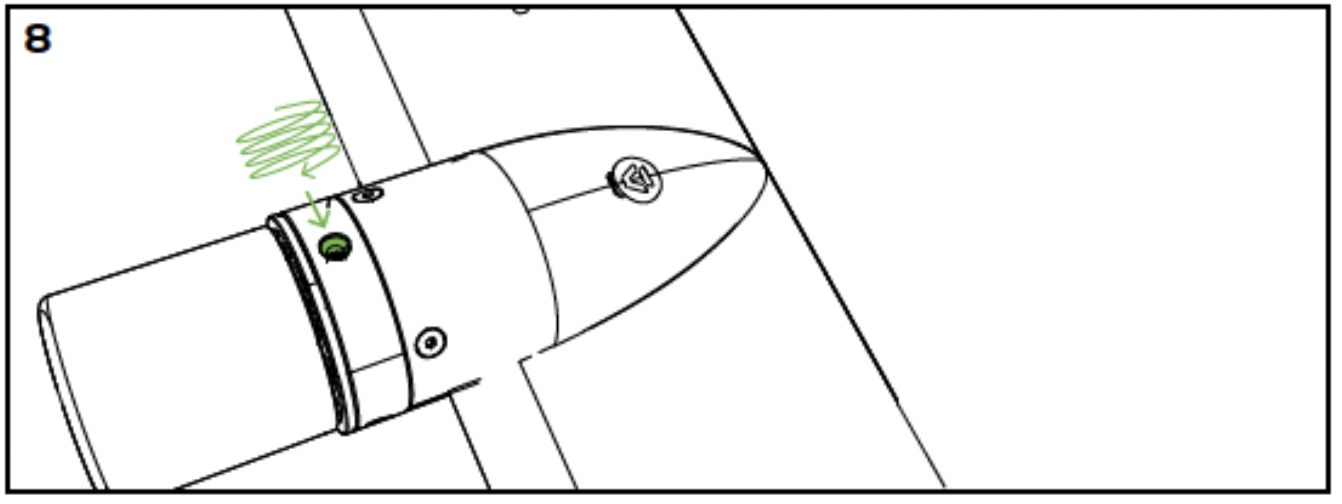

❗ Attenzione: Prima di ogni sessione, verificare che le tre viti del motore siano serrate. Le vibrazioni possono allentarle.
Aggancia con cautela il campana del motore allo statore; la connessione magnetica lo farà scattare automaticamente in posizione.
❗ Avvertenza: i magneti sono molto potenti. Fai attenzione alle dita quando agganci la campana del motore.
Montaggio del fusoliera
Ora puoi montare il fusoliera. Se stai utilizzando uno dei due mast in alluminio, devi inserire l’adattatore nel mast prima di montare il fusoliera.
⚠ Suggerimento di manutenzione: dopo ogni sessione, rimuovi il fusoliera dall’eMast e risciacqua tutte le parti con acqua dolce. Questo previene la corrosione su mast, fusoliera e adattatore.
