Come si monta l’elica SLS a 3 pale?Aggiornato 22 days ago

Nota bene: l’elica SLS a 3 pale non è compatibile con il carter di protezione dell’elica a 2 pale (incluso nel Foil Cruise Set AL).

Per installare l’elica SLS a 3 pale, è necessario innanzitutto rimuovere l’elica a 2 pale e il relativo supporto dalla campana del motore. Fare riferimento alle istruzioni qui: Come si cambia il supporto delle pale dell’elica?

Viti e utensili necessari

• Chiave a brugola #3 / M4
• 3 × perni
• 4 × M4×8
• 2 × M4×16
• 1 × M4×30

Procedura di installazione dell’elica SLS a 3 pale

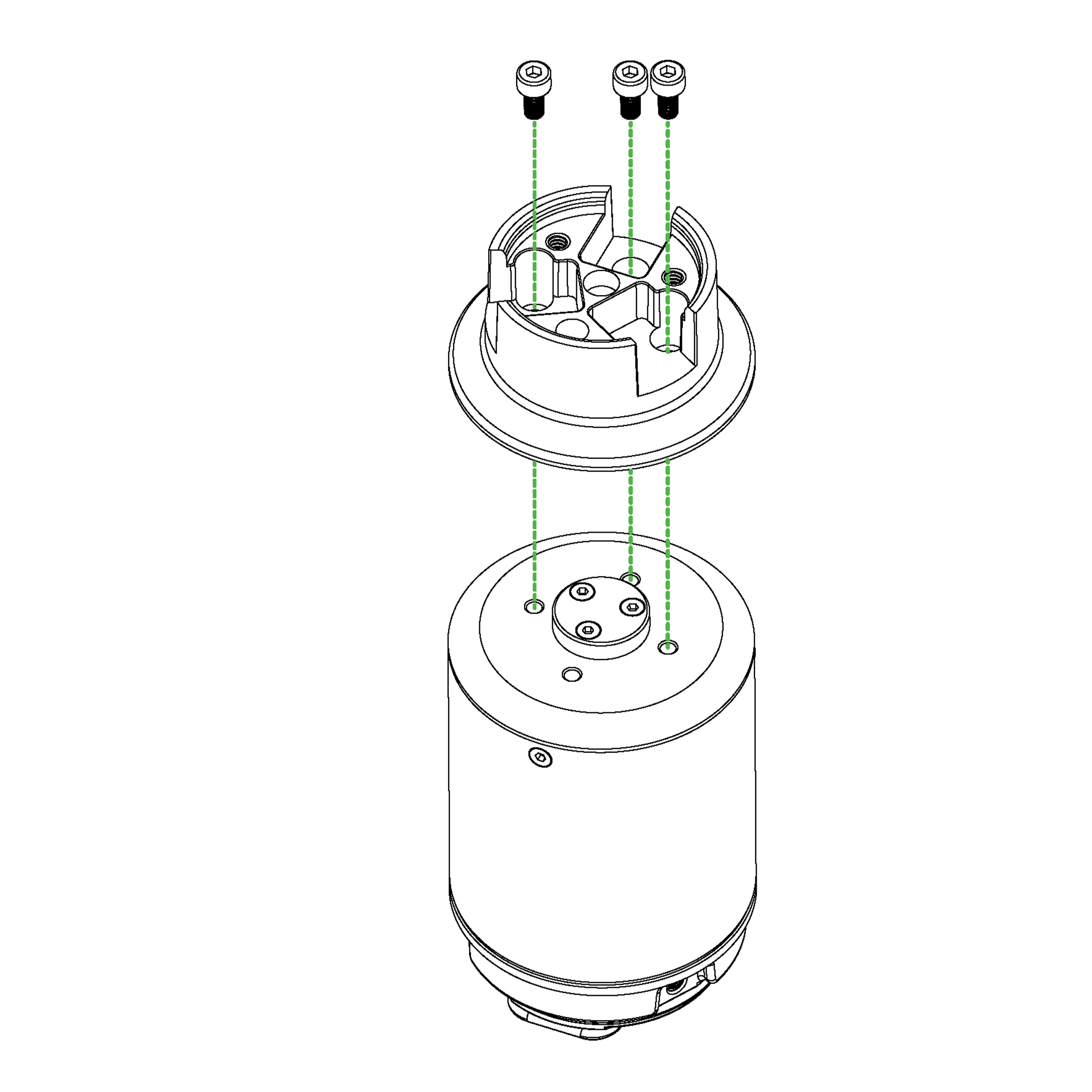

1. Dopo aver rimosso il supporto dell’elica a 2 pale dalla campana del motore, prendere il supporto SLS a 3 pale, posizionarlo sulla campana del motore e fissarlo con tre viti (M4×8).

2. Inserire un perno nel foro di ciascuna pala dell’elica. Quindi posizionare le pale dell’elica sul supporto più piccolo.

3. Posizionare la piastrina sopra e inserire la vite (M4×8) attraverso il foro centrale della piastrina.

4. Serrare saldamente la vite.

5. Posizionare il supporto piccolo con le pale dell’elica montate sul supporto fissato alla campana del motore. Inserire due viti corte (M4×16) e una vite lunga (M4×30), quindi serrarle saldamente.

6. Infine, verificare che le pale dell’elica si aprano e si chiudano in modo fluido e senza attriti.
