Come sostituisco i cuscinetti?Aggiornato 13 days ago

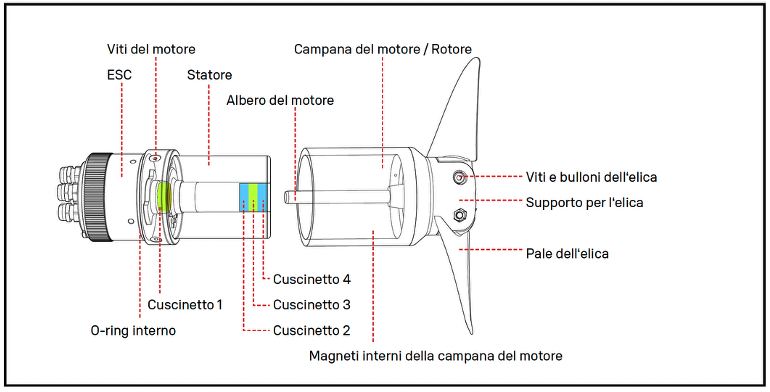

Il motore contiene quattro cuscinetti in acciaio inox che garantiscono la rotazione fluida della campana del motore insieme all’elica. Con il tempo, questi cuscinetti possono usurarsi e devono quindi essere sostituiti regolarmente.
Se l’unità motrice emette rumori insoliti o non gira più in modo fluido, è il momento di cambiare i cuscinetti. Per sostituirli, è necessario uno strumento specifico che forniamo insieme al set Foil Assist Maintenance Tools (40260‑8007).

⚠ Consiglio di manutenzione: Risciacqua a fondo i cuscinetti con acqua dolce dopo ogni utilizzo. Lasciali asciugare completamente, quindi applica uno strato sottile di WD‑40 Specialist Penetrant per garantirne la longevità.

Strumenti e viti necessari:

• Strumento di estrazione dei cuscinetti (Foil Assist Maintenance Tools 40260‑8007)

Procedura per sostituire i cuscinetti

I cuscinetti all’interno del motore (3 pezzi)

1. Inserisci l’estrattore nell’anello interno dei cuscinetti. I ganci devono essere completamente chiusi per poter entrare.
2. Apri i ganci ruotando la vite in senso orario finché non agganciano i cuscinetti.
3. Posiziona il supporto sopra il motore, con le gambe del supporto su entrambi i lati del motore.
4. Tieni ferme le gambe del supporto e inserisci la vite centrale nell’estrattore, poi ruota la vite in senso orario finché non è ben serrata.
5. Inserisci l’asta di bloccaggio nel foro della vite.
6. Con una chiave inglese, ruota la vite sulla parte superiore del supporto in senso orario per estrarre i cuscinetti.

Il cuscinetto nel coperchio del motore (1 pezzo)

1. Rimuovi le 2 viti con una chiave Torx TX20.
2. Inserisci una delle stesse viti in uno dei fori non svasati per sollevare il coperchio.
3. Rimuovi la vite.
4. Inserisci l’estrattore nell’anello interno del cuscinetto. I ganci devono essere completamente chiusi per poter entrare.
5. Apri i ganci ruotando la vite in senso orario finché non agganciano il cuscinetto.
6. Posiziona il supporto sopra il coperchio del motore, con le gambe su entrambi i lati.
7. Tieni ferme le gambe del supporto e inserisci la vite centrale nell’estrattore, poi ruotala in senso orario finché non è ben serrata.
8. Inserisci l’asta di bloccaggio nel foro della vite.
9. Con una chiave inglese, ruota la vite sulla parte superiore del supporto in senso orario per estrarre il cuscinetto.

Per inserire i nuovi cuscinetti:

1. Inserisci il nuovo cuscinetto (o i nuovi cuscinetti) nell’estrattore.
2. Allinea il cuscinetto al foro del motore o del coperchio e premilo verso il basso.
3. Utilizzando un martello in gomma, dai dei colpi leggeri sull’estrattore per assicurarti che il cuscinetto sia completamente inserito nel motore o nel coperchio.
